آموزش ایجاد یک تیر فولادی با دستور Beam Steel در نرم افزار تکلااستراکچرز

نحوه ایجاد یک تیر فولادی با دستور Beam Steel در نرم افزار تکلااستراکچرز

1- در برگه Steel، بر روی آیکن steel beam کلیک کنید.

2- سپس دو نقطه را انتخاب کنید.

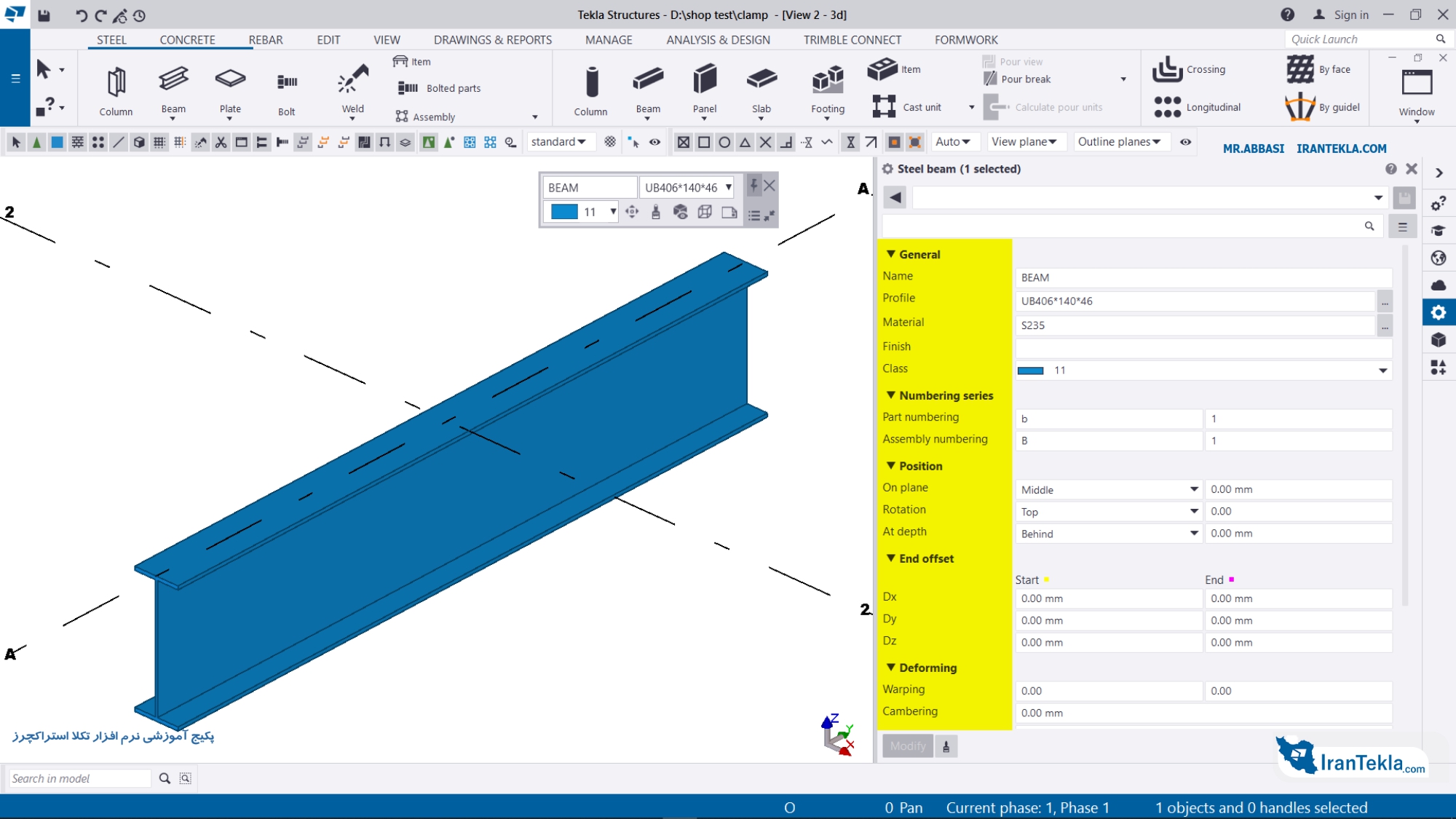

نمونه ای از مدل یک تیر فولادی با دستور beam Steel در نرم افزار تکلااستراکچرز

تکلااستراکچرز (Tekla Structures) با استفاده از steel beam properties در property pane یک تیر بین نقاطی که انتخاب کرده اید ایجاد می کند. به طور پیوسته، می توانید دستور را در property pane شروع کنید.

1- مطمئن شوید که موضوع یا موضوعاتی در مدل در حال انتخاب نیست.

2- در property pane روی دکمه object type list کلیک کرده و steel beam را از لیست انتخاب کنید.

تکلااستراکچرز (Tekla Structures) دستور را شروع می کند و تنظیمات را در property pane نشان می دهد.

اصلاح مشخصات تیر فولادی (beam steel) در نرم افزار تکلااستراکچرز

1- اگر پنجره property pane باز نیست, روی beam دوبار کلیک کنید تا steel beam properties باز شود.

2- مشخصات تیر فولادی را در صورت نیاز می توانید تغییر دهید.

3- سپس روی Modify کلیک کنید تا تغییرات اعمال شود..

بررسی مشخصات تیرهای فولادی (beam steel) در نرم افزار تکلااستراکچرز

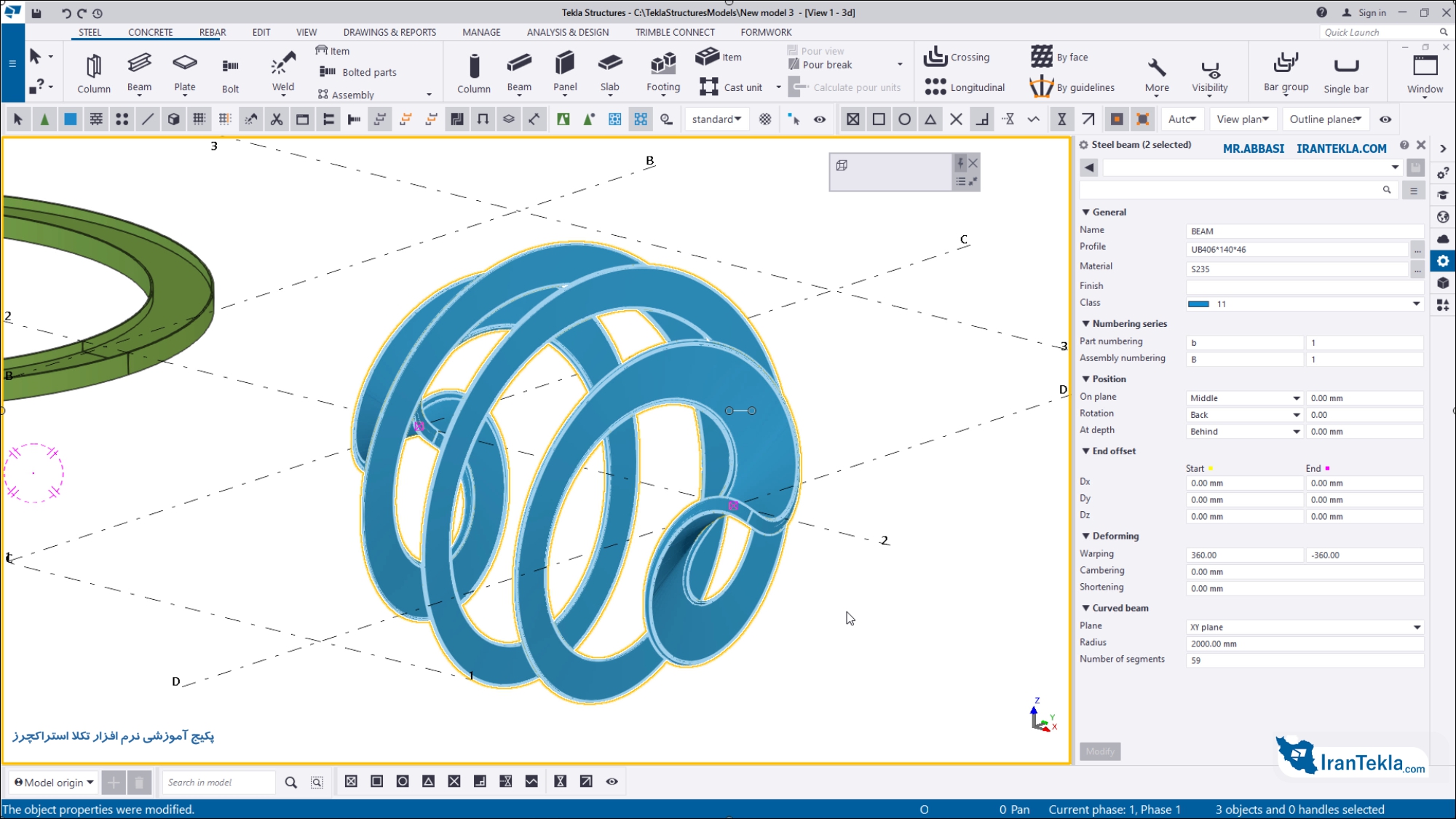

برای مشاهده و اصلاح مشخصات یک تیر فولادی (steel beam) و یا تیرهای فولادی چند ضلعی به هم پیوسته (steel poly beam)، تیر منحنی (curved beam) از Steel beam properties در property pane استفاده کنید. برای باز کردن تنظیمات, روی Steel beam دوبار کلیک کنید. پسوند نام فایل یک تنظیمات، prt است. اگر طرح پنجره property pane را متناسب با نیاز خود تغییر داده اید، لیست properties ممکن است متفاوت باشد.

تنظیمات اولیه:

Name: با استفاده از این گزینه می توانید نام قطعه یا پارت را تعریف کنید، قابل ذکر است که نرم افزار تکلااستراکچرز (Tekla Structures) از نام پارت ها در گزارشات و نقشه ها و نامگذاری ها استفاده می کند و قطعاتی که با این اسم نامگذاری شده است را شناسایی می کند.
Profile: با استفاده از این گزینه شما می توانید مشخصات پروفیل یا مقطع مورد نظر را انتخاب و یا تعریف کنید.
Material: با استفاده از این گزینه شما می توانید مشخصات مواد یا همان متریال را تعریف کنید مثل: ST-37 یا ST-52
Finish: در این قسمت می توانید مشخصات، روش و یا نوع عملیاتی که روی سطح قطعه انجام می شود مانند پوشش ضد حریق، مشخصات رنگ، ضد زنگ و سندبلاست و… را توضیح دهید.
Class: از این گزینه می توانید برای گروه بندی و رنگ بندی قطعات استفاده کنید. به عنوان مثال می توانید با وارد کردن اعداد مختلف قطعات را در رنگ های مختلف نمایش دهید.

تنظیمات نامگذاری (نامبرینگ):

Part numbering: در این قسمت می توانید پیش شماره و عددی را که برای شروع شماره گذاری قطعات (part) نیاز دارید تعریف کنید.
Assembly numbering: در این قسمت می توانید پیش شماره و عددی را که برای شروع شماره گذاری قطعات مونتاژی یا assembly نیاز دارید تعریف کنید.

تنظیمات موقعیت:

On plane: این گزینه موقعیت تیر را نسبت به خط مرجع تیر در صفحه کار (Work plan) تنظیم می کند.
Rotation: با استفاده از این گزینه می توانید قطعه مورد نظر را حول محور خود در صفحه کار (Work plan) بچرخانید. شما می توانید این گزینه را در چهار حالت bellow و back و top و front تنظیم کنید و با وارد کردن عدد در کادر مقابل آن مقدار این چرخش را کم یا زیاد کنید.
At depth: موقعیت تیر در عمق را تغییر می دهد, این موقعیت همیشه عمود بر سطح کار است.
DX: این گزینه طول تیر را با حرکت دادن نقطه انتهایی تیر در امتداد خط مرجع تیر تغییر می دهد.
DY: این گزینه انتهای تیر را عمود بر خط مرجع تیر حرکت می دهد.
DZ: این گزینه انتهای تیر را در جهت Z صفحه کار (Work plan) حرکت می دهد.
Plane: مربوط به انحنای نسبت به صفحه می باشد.
Radius: شعاع (تیر منحنی) curved beam
Number of segments: این گزینه تعداد شکست هایی که تکلااستراکچرز (Tekla Structures) هنگام ترسیم تیر منحنی استفاده می کند را تغییر می دهد.
Warping: با استفاده از این گزینه می توانید یک تاب خوردگی در زوایای مختلف ستون ایجاد کنید.
Cambering: از این گزین می توانید برای خیز دادن استفاده کنید.
Shortening: را برای کوتاه کردن تیرها در مدل استفاده کنید. طول واقعی تیر (beam) در ترسیم کاهش می یابد.

تنظیمات مربوط به ویژگی های تعریف شده توسط کاربر (user- defined attributes):

UDAs: به معنای مشخصات تعریف شده از طرف کاربر یا user- defined attributes می باشد که با استفاده از این گزینه شما می توانید اطلاعات بیشتری در مورد قطعه مورد نظر ارائه دهید که این داده ها در نقشه های خروجی و گزارشات نهایی قابل نمایش هستند.
